Jaké materiály a technologie povlaků se běžně používají při výrobě fólií OMTD?

Optoelectronic Mapping Transparent Display (OMTD) fólie představuje průlom v technologii transparentního displeje, který kombinuje optickou čistotu s přesným elektronickým výkonem. Jeho struktura a složení jsou výsledkem pokročilého materiálového inženýrství a povlakovacích procesů navržených pro dosažení vysoké průhlednosti a spolehlivé vodivosti. Porozumění materiálům a technologiím povrchové úpravy fólie OMTD pomáhá vysvětlit, proč se stala základní součástí průhledných displejů, průhledových displejů a chytrých oken nové generace.

1. Základní materiály substrátu

Základem OMTD film se obvykle skládá z vysoce transparentní polymerní substráty které poskytují jak mechanickou stabilitu, tak optickou čistotu. Mezi běžné materiály patří:

• Polyethylentereftalát (PET): Nabízí vynikající optickou propustnost, flexibilitu a nákladovou efektivitu. Je široce používán v aplikacích flexibilního zobrazení.
• Polykarbonát (PC): PC substráty, známé pro vysokou odolnost proti nárazu a dobrou rozměrovou stabilitu, se často používají tam, kde je kritická mechanická odolnost.
• Polyimid (PI): Vhodné pro vysokoteplotní aplikace a flexibilní elektroniku díky své tepelné stabilitě a odolnosti v ohybu.
• Skleněný substrát: U pevných displejů poskytuje ultratenké sklo vynikající optickou plochost a minimální zkreslení.

Tyto substráty tvoří strukturální základ, na který jsou nanášeny optoelektronické vrstvy.

2. Materiály vodivých vrstev

Vodivá vrstva je funkčním jádrem fólie OMTD a umožňuje tok elektrického proudu bez kompromisů v průhlednosti. V závislosti na požadavcích na design se používá několik pokročilých materiálů:

• Oxid indium cínu (ITO): Dlouho zavedený transparentní vodivý oxid s vynikající vodivostí a optickým výkonem, i když má omezení ve flexibilitě a ceně.
• Stříbrné nanodrátky (AgNWs): Poskytují vynikající flexibilitu a nízký odpor listu, díky čemuž jsou vhodné pro ohýbatelné průhledné fólie.
• Grafen: Nabízí vysokou elektrickou vodivost, mechanickou pevnost a průhlednost, s rostoucím zájmem o vodivý vrstvový materiál nové generace.
• Kovová síť: Složené z mikroskopických kovových mřížek (často stříbra, mědi nebo niklu), povlaky z kovové sítě dosahují velmi nízkého odporu při zachování vysoké optické propustnosti.
• Vodivé polymery (např. PEDOT:PSS): Používané pro flexibilní aplikace, vodivé polymery vyvažují transparentnost, flexibilitu a zpracovatelnost.

Výběr vodivého materiálu závisí na potřebách aplikace, ceně a požadované rovnováze mezi vodivostí a optickým výkonem.

3. Technologie optického povlaku

Aby se zlepšila vizuální kvalita, filmy OMTD často obsahují optické povlaky, které řídí odraz světla, propustnost a jednotnost barev. Mezi běžné optické povlaky patří:

• Antireflexní (AR) vrstvy: Minimalizujte ztráty odlesků a odrazů pro zlepšení čistoty zobrazení.
• Vrstvy s vysokým indexem lomu: Používá se k ovládání světelné dráhy a snížení rozptylu, zvýšení celkového jasu a barevného kontrastu.
• Optické kompenzační vrstvy: Vyvážení dvojlomu nebo úhlového barevného posunu na displejích a zajišťuje jednotný barevný výkon.

Tyto povlaky se obvykle nanášejí pomocí přesných metod nanášení tenkých vrstev, jako je naprašování, odpařování nebo chemické nanášení par.

4. Funkční povlaky vrstev

Kromě optických a vodivých vrstev obsahují OMTD fólie často funkční povlaky pro zvýšenou odolnost a výkon:

• Tvrdé nátěry: Zvyšte tvrdost povrchu a odolnost proti poškrábání, zejména pro venkovní nebo automobilové aplikace.
• Hydrofobní a oleofobní nátěry: Odpuzuje vlhkost, olej a otisky prstů, aby byla zachována jasná viditelnost.
• UV a infračervené (IR) filtrační vrstvy: Chraňte film a základní elektroniku před degradací ultrafialovým zářením a kontrolujte tepelné záření.
• Promotory adheze a vyrovnávací vrstvy: Zlepšete spojení mezi různými vrstvami materiálu a zabraňte delaminaci při mechanickém namáhání.

5. Procesy potahování a nanášení

Výkon fólie OMTD je vysoce závislý na přesnosti technologií povrchové úpravy. Používané pokročilé výrobní procesy zahrnují:

• Magnetronové naprašování: Technika fyzikálního napařování pro vytváření stejnoměrných vodivých nebo optických povlaků s vysokou přilnavostí.
• Atomic Layer Deposition (ALD): Umožňuje přesnou kontrolu tloušťky a složení filmu na atomární úrovni, používá se pro ultratenké funkční povlaky.
• Roll-to-Roll (R2R) povlak: Umožňuje velkoobjemovou, nepřetržitou výrobu flexibilních OMTD fólií se stálou kvalitou.
• Inkoustové nebo sprejové lakování: Používá se pro vzorování vodivých materiálů, jako jsou stříbrné nanodrátky nebo polymery, na flexibilní substráty.

Každý proces je vybrán na základě cílové aplikace, struktury nákladů a požadovaného materiálového výkonu.

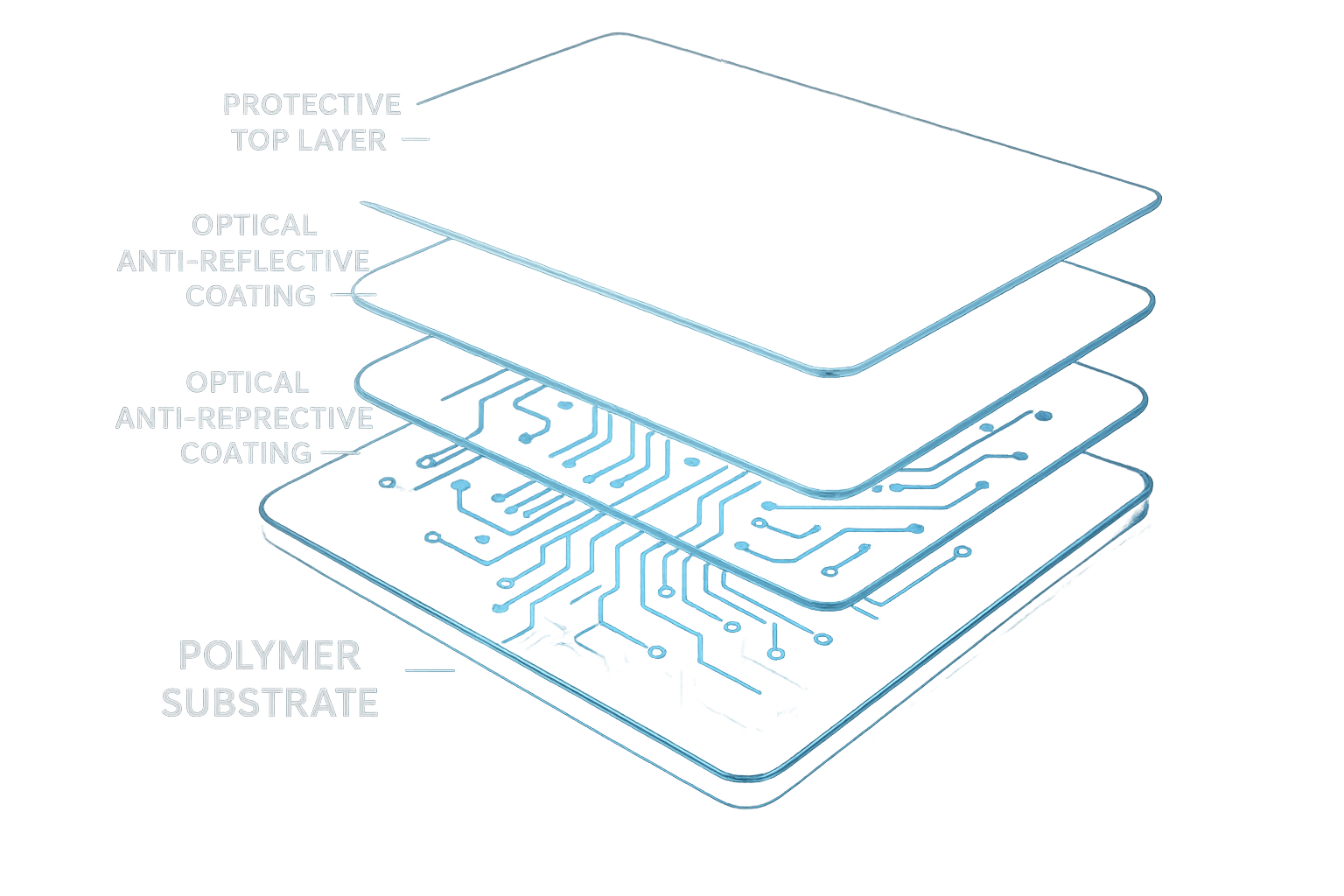

6. Integrace a aplikace

Po potažení jsou různé vrstvy integrovány do kompozitní fólie OMTD, která nabízí obojí optická průhlednost a funkce elektronického mapování . Tato integrovaná struktura může být přizpůsobena pro různé aplikace, jako jsou průhledné OLED panely, displeje s rozšířenou realitou, systémy HUD vozidel nebo chytré maloobchodní značení.

Kombinace pokročilá věda o materiálech a přesné povlakování zajišťuje, že fólie OMTD si udržují vysokou optickou propustnost (často přesahující 90 %), nízký povrchový odpor a robustní environmentální stabilitu – klíčové faktory pro výkon transparentního displeje.

V souhrnu Výroba fólií OMTD spoléhá na synergickou směs transparentní polymerové nebo skleněné substráty , vodivé materiály jako ITO, stříbrné nanodrátky nebo grafen a optické a ochranné povlaky aplikované pomocí pokročilých depozičních technik. Vzhledem k tomu, že výzkum pokračuje, očekává se, že zlepšení flexibility materiálu, vodivosti a odolnosti vůči životnímu prostředí rozšíří řadu aplikací OMTD fólií v displejích nové generace a optoelektronických technologiích.
