Jak OMTD dosahuje denní průhlednosti a nočního osvětlení?

Přehled: princip a vrstvená struktura

OMTD kombinuje vzorované litografické elektrody s vrstvami tekutých krystalů (LC) a vytváří film, který je účinně opticky neutrální, když není napájen, a při pohánění se stává povrchem pro mapování viditelného světla. Sestava jader typicky obsahuje čirý substrát, průhledné vodivé stopy, elektrodovou vrstvu se vzorem vytvořenou litografií, buňku tekutých krystalů s řízenou tloušťkou a tenkou ochrannou zapouzdřovací látku. Každý prvek je optimalizován tak, aby minimalizoval rozptyl, odraz a barevný nádech v klidovém (denním) stavu a zároveň poskytoval vysoký kontrast a jas při aktivaci v noci.

Jak je dosaženo denní transparentnosti

Denní neviditelnost je výsledkem optického přizpůsobení a LC zarovnání. Klíčové mechanismy jsou:

• Přizpůsobení indexu – materiály substrátu a lepidla jsou vybírány tak, aby jejich indexy lomu těsně odpovídaly LC a zapouzdřující látce v neřízeném stavu, čímž se snižují Fresnelovy odrazy a rozptyl.
• Homeotropní nebo planární LC zarovnání — LC molekuly jsou předem zarovnány (přes třený polyimid nebo fotoalignment), takže procházející světlo prochází skrz s minimálním dvojlomem, čímž se zachovává jasnost.
• Ultratenká buněčná mezera – kontrolované rozmístění buněk v měřítku nano až mikronů snižuje fázovou retardaci a udržuje film opticky neutrální na viditelných vlnových délkách.
• Transparentní elektrody a minimální metalizace – vzorované elektrody využívají ITO, ultrajemné kovové sítě nebo vodivé polymery s vysokou průhledností a zanedbatelnou vizuální stopou.

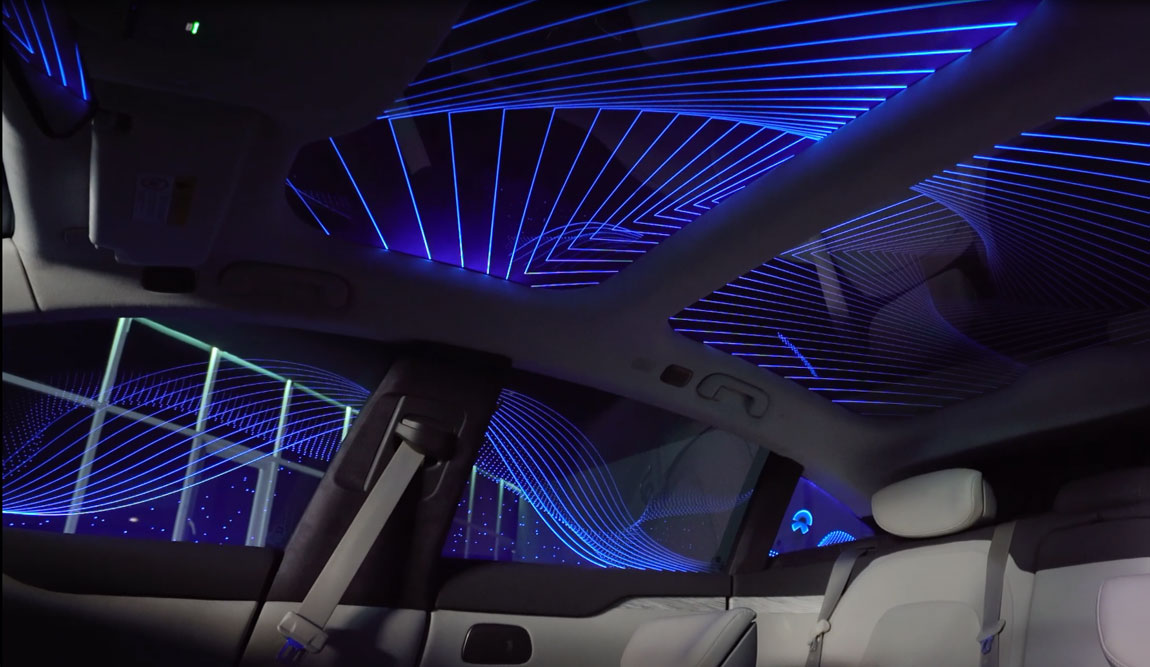

Jak funguje noční osvětlení a mapování

v noci, OMTD film stává aktivním optickým prvkem. Osvětlení je vytvářeno řízením oblastí pixelů s napěťovými křivkami, které mění stav LC nebo modulují světlo vstřikované z vyhrazených světelných zdrojů. Běžně se používají dva praktické přístupy:

• Transmisivní režim se zadním/hranovým osvětlením — LED (osvětlené na okraji nebo za laminátem) dodávají světlo, které prochází řízenými LC pixely; napětí mění orientaci LC tak, aby umožňovala nebo blokovala průchod a vytváří viditelné vzory.
• Rozptylový/reflexní režim – řízené pixely přepínají LC do stavu rozptylu (nebo přepínají mikrostruktury), takže okolní nebo vstřikované světlo je rozptýleno směrem k pozorovatelům a vytváří jasné mapované oblasti bez silného podsvícení.

Generování vzoru je řešeno litograficky definovanou mřížkou elektrod. Mikrokontrolér nebo hlavní jednotka vozidla přenáší rastrové nebo vektorové příkazy do elektroniky řidiče, která aplikuje napětí na pixel pro dosažení šedé, jednoduché animace nebo vysoce kontrastních log. Jas je řízen budicím proudem LED a modulací šířky pulzu; zdánlivá ostrost závisí na rozteči pixelů a pozorovací vzdálenosti.

Integrace do automobilového skla

Možnosti integrace filmu ovlivňují výkon a udržovatelnost:

• Laminovaná mezi skleněné vrstvy — fólie je umístěna uvnitř laminované mezivrstvy (PVB/SGP). To nabízí mechanickou ochranu, nejlepší optickou jednotnost a stálost vhodnou pro čelní skla a pevná okna.
• Dodatečné nalepení na vnitřní sklo – vhodné pro střešní okna nebo zadní okna, kde je žádoucí výměna; optický výkon závisí na adhezivním indexu a kontrole bublin.
• Moduly s utěsněným okrajem – z fólie se vytvoří vyměnitelná kazeta s integrovanými LED diodami a konektory, což zjednodušuje servis, ale přidává malý rámeček.

Elektrické a regulační aspekty

OMTD vyžaduje nízkonapěťové ovladače a digitální ovládací rozhraní. Typické prvky:

• Ovladač ASIC, který zdroj/snímá napětí pixelů s multiplexováním pro snížení složitosti kabelového svazku.
• Řízení napájení propojené se systémem CAN/12V vozidla s konverzí DC–DC pro pole LED a kolejnice řidiče.
• Komunikace přes CAN, LIN nebo vyhrazenou sériovou linku (SPI/I2C) pro plánování obsahu a jasu; bezpečnostní blokování (např. deaktivace v určitých jízdních režimech) je nezbytné.

Tepelná odolnost, odolnost a ekologické vlastnosti

Praktické nasazení vyžaduje pozornost vůči teplotním extrémům, UV záření a mechanickému namáhání. Doporučené technické postupy:

• Vyberte materiály a lepidla LC s provozním rozsahem od nejméně -40 °C do 85 °C a ujistěte se, že po tepelném cyklování není žádný viditelný zákal.
• Při laminaci skla používejte UV stabilní zapouzdřovací hmoty a UV filtry, abyste zabránili žloutnutí nebo degradaci v průběhu let vystavení slunci.
• Odolnost proti mechanickému otěru: vnější sklo chrání film, ale postupy čištění vnitřního povrchu a tvrdost pryskyřice musí být ověřeny, aby se zabránilo mikroškrábancům.

Bezpečnost, předpisy a lidský faktor

Dodržování předpisů je zásadní. Mezi primární obavy patří:

• Rozptylování řidiče – obsah se musí řídit pokyny: vyhněte se pohyblivým nebo vysoce kontrastním animacím v primárním zorném poli řidiče a poskytněte funkci snadné deaktivace.
• Normy pro zasklení – okna s vrstveným nebo povrstveným nátěrem musí stále splňovat propustnost zasklení FMVSS/CADR/UNECE, schopnost odmrazování a rozbití.
• EMC a EMI – ovladače a ovladače LED musí splňovat automobilové limity EMC, aby se zabránilo interferenci se systémy vozidla.

Přizpůsobení, návrh pixelů a vizuální výkon

Konečnou vizuální kvalitu určují designové proměnné:

• Rozteč pixelů a faktor vyplnění řídí ostrost a věrnost loga; pro pozorování z blízka je nutná jemnější litografie.
• Stupně šedi je dosaženo prostřednictvím napěťových úrovní, PWM LED nebo dočasným ditheringem; barevná schopnost závisí na vstřikování světla s více vlnovými délkami nebo na vrstvách barevného filtru, což může zvýšit složitost.
• Adaptivní senzory jasu umožňují automatické škálování v noci/den, aby se zabránilo oslnění a šetřila se energie.

Životní cyklus, údržba a aspekty výroby

Plánování výroby a služeb by mělo řešit:

Údržba v terénu by měla upřednostňovat vyměnitelné moduly, kde je to možné. Očekávaná provozní životnost závisí na výběru LED a LC; u komponent automobilové kvality je konzervativním cílem 5–10 let nebo 100 000 spínacích hodin se správným tepelným managementem.

Kontrolní seznam implementace pro inženýry

• Definujte požadované rozlišení pixelů a vzdálenosti pohledu pro nastavení specifikací litografie.
• Vyberte LC materiály a lepidla s ověřenými rozsahy optické a tepelné stability.
• Navrhněte vstřikování LED a elektroniku řidiče s ohledem na integraci vozidla a shodu s elektromagnetickou kompatibilitou.
• Naplánujte proces laminace a testování prostředí (UV, vlhkost, tepelné cykly, vibrace).
• Zahrňte do systémových požadavků bezpečnostní blokování, ovládání uživatelem a regulační přezkum.

Závěr — praktické kompromisy

OMTD přináší praktickou rovnováhu: téměř neviditelné optické chování během dne a vysoce viditelný mapovaný výstup s nízkou spotřebou energie v noci. Technické kompromisy se soustředí na hustotu pixelů versus vyrobitelnost, stálost versus provozuschopnost a jas versus potenciální odlesky. Pro úspěšné nasazení srovnejte materiály, způsob laminace, elektroniku ovladače a regulační bezpečnostní prvky v rané fázi návrhového cyklu a ověřte je v reálném světě testováním životního prostředí a lidských faktorů.
